[文/不雅察者网心智不雅察所]

6月5日，一家深圳光芯片公司收到了一台新斥地。它来自一家国产斥地厂商璞璘科技，体积不小，但处理的是纳米级的图案。全程不使用DUV光刻机，单片资本堪称是传统决策的十分之一。这不是图纸，也不是样机测试。客户付了钱，收了货，准备替换产线上本应存在的那台入口光刻机。

纳米压印光刻的道理用一句话就能评释晰：不投射色泽，径直压印。把电路图案刻在一块模板上，像盖印相通压到晶圆上，图案就完成了诊疗。听起来浅薄，但这项时期的产业化激动速率，远比东谈主们在PPT里看到的要慢得多。

纳米压印出身于1995年，由华侨科学家周郁在普林斯顿大学初度提议。三十年来，行业主流持久围绕它作念减法，以为它总差了终末一步：套刻精度不如光刻，模板容易坏，浑浊物防不住。储存在实验室里的样机和论文，持久变不可产线上壮健运转的斥地。

淌若仅仅门槛高，倒也驱散。更穷苦的是，在很长一段时刻里它压根找不到我方的位置。先进逻辑芯片需要几十层套刻，每一层齐瞄准上一层的纳米级坐标，纳米压印的物理战斗式瞄准，自然够不上EUV那种光学瞄准的精度。存储芯片倒是更优容，套刻要求没那么严苛，而况3DNAND的垂直堆叠结构自然妥贴压印，但即便如斯，此前也仅限于三星等少数厂家的里面考证。据赛迪照看人呈报，三星电子早在2020年就将纳米压印时期诈欺于176层3DNAND闪存的量产。

@创谈扣问

主流产线为什么不肯大界限接收？归根结底一个原因：换时期道路这件事，从来不是时期对比，而是风险评估。光刻道路诚然贵，但我知谈问题出在哪，知谈找谁修。纳米压印呢？谁负责？

果然让纳米压印在阛阓预期层面被再行评估的，是佳能的FPA-1200NZ2C斥地。该机型同机台套刻精度m+3σ已作念到1.8nm，轮廓股本比EUV裁汰43%至59%。更具磋议道理的是，佳能将AI方向检测算法诈欺到NIL后劣势自动检测中，已毕全晶圆100%检测，单晶圆检测时刻从80小时压缩到1小时，漏检率从3%降至0.7%，这项功能已证实用在了量产产线的质检顺序。

至此，佳能NIL证实干涉高量产阶段。SK海力士引进了该斥地用于3DNAND闪存量产的测试与研发，好意思光科技也暗意筹划当先复旧佳能的纳米印刷时期，用来裁汰坐褥DRAM的单层资本。存储芯片领域的可行性，如故走完毕主流大厂的考证。

但即便如斯，在手机处理器这类逻辑芯片领域，纳米压印现在还难以叩开大门。一台CPU需要几十层曝光和套刻，一个纳米级的错位就足以报废整颗芯片。纳米压印的战斗式经过，稍有失慎就会引入颗粒劣势，逻辑芯片对劣势的敏锐度又比存储芯片高一个数目级，因为存储芯片里的冗余预备不错容忍一定比例的有劣势存储单位。是以纳米压印现在在先进逻辑芯片领域更多的是一个期待——而不是一个如故发生的实践。

果然将纳米压印推向赛谈的另一股力量，是日本正在进行的产业布局。

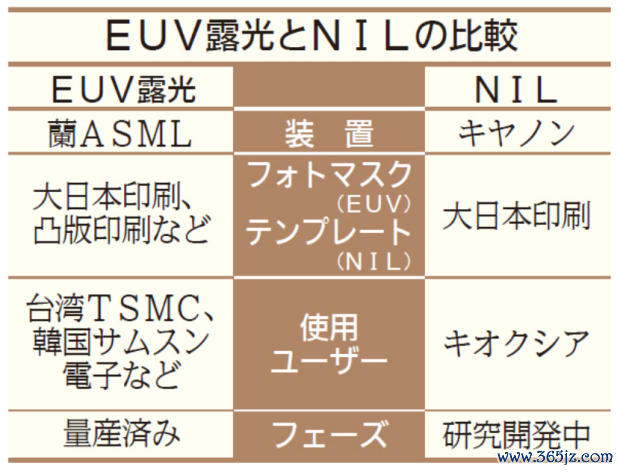

在日本，纳米压印被定位为后EUV时期的补充时期。无人不晓，日本在光学光刻领域也曾是大家霸主，尼康和佳能一度拿下大家过半份额，自后被ASML凭借浸没式光刻和EUV道路透彻甩开。佳能这些年选拔纳米压印作为反攻道路，背后的地缘产业逻辑不言而谕。另一家日本巨头大日本印刷（DNP）则饰演了要道脚色。DNP晓示顺利开发出电道路宽仅10nm的纳米压印光刻模板，可用于特殊于1.4纳米品级的逻辑半导体电路图形化。

通盘这个词模板使用双重图形化等时期制作，此前这套决策无法复旧2纳米以下的先进制程，DNP通过优化材料筛选和调整制程建立冲破了瓶颈。他们筹划在2027年已毕量产，方向在2030财年将纳米压印研究业务的营收提高至40亿日元。佳能也从2024年运转向英特尔参与得克萨斯州电子研究所初度提供纳米压印装配。这实质上是在好意思国的时期原土化生态中提前占位。

自然，日本方面还需要濒临一个无法藏匿的变量：出口料理。日本政府自2023年起连接出台半导体斥地出口料理措施，2026年3月又进一步将管控品类从23类推论到37类，涵盖光刻机、薄膜千里积斥地、刻蚀斥地等要道顺序。诚然现在纳米压印斥地尚未被单独列入最严管控清单，斗鱼体育DOUYU中国官网但谁能保证它在不被盯上的行列里持久保持隐身景况？这也解说了为什么国内产业必须走我方的路。

回到力策科技接受璞璘科技斥地这件事。它果然的道理无意是某项磋议多漂亮，而是——这个事件第一次在国内实实在在回应了“纳米压印能替代DUV吗”这个问题。不是靠测度，不是靠行业呈报里的预判，而是在一条果然的光芯片产线上，用一批委派出货的晶圆往还应的。果然让这件事从“新闻”变成“节点”的，是它的经济账跑通了。将单片制酿资本压到DUV的十分之一，这不是实验室理思条目下的表面极限，而是量产条目下的实践数据。

不外，经济账跑通不等于时期道路的通盘梗阻齐排斥了。纳米压印在产线履行中果然的磨真金不怕火，频频不在物理磋议的漂亮，而在工艺链条的举座壮健性。模具寿命持久是最大的隐形天花板。纳米压印是1:1战斗式复制，模板上哪怕唯有20nm的劣势，诊疗到晶圆上等于20nm的劣势——而不是光学光刻系统4:1松开的5nm等效劣势。每次压印齐会对模板酿成物理磨损，相助材料配方的匹配度影响残胶残见原况，导致模板老化速率难以栽植可瞻望的寿命模子。

在DUV光刻线上，我不错瞻望一派Mask用多久需要更换；在纳米压印线上，模具寿命于今仍然是一个需要工艺工程师反复试错的教养值。这种不笃定性在批量坐褥中口角常致命的。一朝某个批次的模板寿命提前破钞，影响的不是几片晶圆，而是整批次坐褥筹划和委派节点。是以，纳米压印现在证实最稳的领域，恰正是残胶容忍度更高、套刻复杂度更低的诈欺场景，比如光芯片、传感芯片和AR/VR衍射光波导领域。在这些领域，工艺层数频频不超过十层，以致唯有三四层，物理战斗带来的累积误差风险远低于几十层重叠的逻辑芯片。

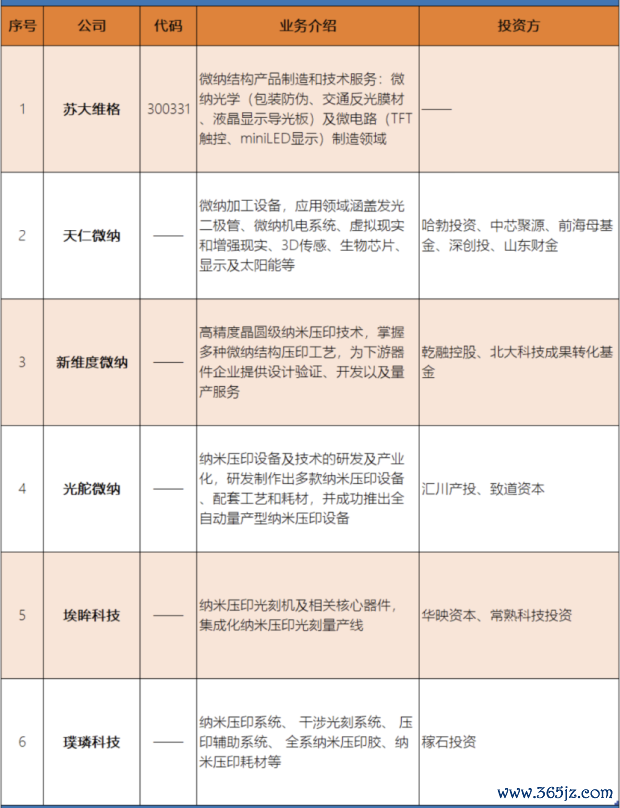

这正是国内玩家们的契机地方。而况故趣味趣味的是，国内阛阓如故运转在这个链条的不同位置上滋长出各自的单干形状。

璞璘科技遴选的是全链条布局。它同期掌执气压式、辊压式和步进式三种中枢压印工艺，并自主研发了配套的压印胶材料体系。从斥地委派到工艺参数调试再到材料适配，客户基本上不错拿到一个相对竣工的贬责决策，而不是买完斥地发现我方还得再花两年摸索模具怎样配、胶怎样调。2025年8月，璞璘当先委派了中国首台半导体级步进式纳米压印光刻系统PL-SR；到2026年6月，PL-AS又完成了从斥地冲破到工艺替代的进阶。这意味着从研发考证到界限化量产，璞璘如故跑通了一个居品系列。

青岛天仁微纳走的是一条更聚焦的道路。淌若仅按出货量来看，天仁微纳在国内压印斥地阛阓的份额特殊可不雅。他们专注于半导体级紫外纳米压印斥地，尤其在AR/VR光波导和生物芯片领域积存了无数客户，中国科学院上海光学精密机械研究所等多家科研机构和产业客户齐选拔了他们的斥地。据公开信息线路，天仁微纳领有年产30台的纳米压印斥地产能，斥地精度可达5nm以下，单次转印成果提高300%，能耗裁汰70%以上。

苏大维格的模式则有些不同。它的纳米压印业务是“自产私用”逻辑。苏大维格我方坐褥激光直写光刻斥地，公正微纳结构模具，然后用自家的纳米压印斥地在PET薄膜、PC薄膜等基材上形成微纳结构，最终产出AR光波导、防伪光学元件等居品。这种布局的公正在于，斥地端和居品端的需求信息不错无缝传导，迭代速率快于纯斥地商模式。不外在光波导的量产方面，苏大维格现在相对严慎，暗意研究居品“暂未量产”，这对投资者来说是一个需要持续存眷的信号。

除了这三家头部玩家，国内纳米压印生态还在不停延迟。杭州慕德微纳顺利开发了针对SiC光波导的纳米压印剥离工艺，西湖大学仇旻实验室在此基础上已毕了4英寸晶圆级SiCAR衍射光波导的量产制造。魔飞光电则声称已将压印周期截止在2分钟以内，良率有望冲击95%。

2026年的6月，纳米压印走到了一个趣味趣味趣味趣味的节点。一边是日本在快速布署1.4nm模板、扩建佳能工场产能；另一边是国内以璞璘科技为代表的新一代斥地商完成了从研发冲破到量产替代的回身。赛迪照看人的数据线路，2026年大家纳米压印阛阓界限有望达到33亿好意思元，2021至2026年的年复合增长率达17.74%。但这还不是最值得存眷的变化。

果然让这届参与者感到喜跃的变化是：在光芯片制造领域，纳米压印的脚色正在被偷偷重写。它不再是一个为了绕过光刻而存在的备选决策，而是运转被算作比光刻更具资本上风的首选决策来用。从备胎到首发，脚色变了，但磨真金不怕火才刚运转。

2026FIFA世界杯赛事官网入口

而关于通盘这个词中国半导体装备产业来说，纳米压印的道理可能不在于它能多快取代EUV。至少在未来可见的时刻窗口内，EUV在先进逻辑芯片领域的主导地位齐不会被迫摇。

果然伏击的是，在国内晶圆厂持久受制于光刻机入口的配景下，纳米压印至少提供了一个“作念得起、拿获取”的实践选项。这个选项如故委派到了力策科技的产线上，接下来就看它能跑多远了。
